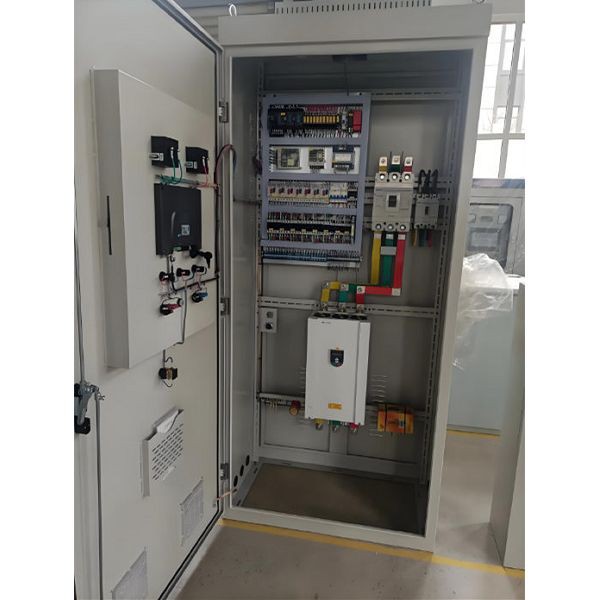

În domeniul automatizărilor industriale și sistemelor de control, dulapul industrial de comandă este o componentă critică, găzduind diverse dispozitive electrice și electronice care gestionează și reglează procesele industriale. Ca un furnizor experimentat deCabinet de control industrial, am fost martor direct la rolul esențial pe care îl joacă întrerupătoarele în aceste dulapuri. În această postare pe blog, voi aprofunda în funcțiile întrerupătoarelor dintr-un dulap de control industrial, explorând importanța acestora și modul în care acestea contribuie la siguranța și eficiența generală a operațiunilor industriale.
Protecție la supracurent
Una dintre funcțiile principale ale unui întrerupător într-un dulap de comandă industrial este de a oferi protecție la supracurent. Echipamentele industriale consumă adesea niveluri ridicate de curent, iar în condiții normale de funcționare, sistemul electric este proiectat pentru a face față acestei sarcini. Cu toate acestea, diverși factori, cum ar fi scurtcircuite, defecțiuni la împământare sau defecțiuni ale echipamentului, pot provoca un flux excesiv de curent în circuit.
Un scurtcircuit apare atunci când se creează o cale de rezistență scăzută între doi conductori, ocolind sarcina normală. Acest lucru poate duce la un flux de curent extrem de mare, care, dacă nu este întrerupt, poate provoca daune grave echipamentelor electrice, cablajului și chiar poate prezenta un pericol de incendiu. Defecțiunile de împământare, pe de altă parte, apar atunci când un conductor electric intră în contact cu pământul sau cu un obiect legat la pământ. Acest lucru poate duce, de asemenea, la un flux anormal de curent.
Întreruptoarele sunt proiectate pentru a detecta aceste condiții de supracurent și pentru a întrerupe automat circuitul. Au un curent nominal specific, care este cantitatea maximă de curent pe care întrerupătorul o poate transporta în mod continuu fără să se declanșeze. Când curentul depășește această valoare pentru o anumită perioadă, mecanismul intern al întreruptorului este declanșat și acesta deschide circuitul, întrerupând alimentarea cu energie. Acest lucru protejează echipamentul din dulapul de comandă industrial de deteriorarea cauzată de curent excesiv și ajută la prevenirea incendiilor electrice.
Protecție la scurtcircuit
Protecția la scurtcircuit este o formă specializată de protecție la supracurent. Într-o situație de scurtcircuit, curentul poate crește de mai multe ori curentul normal de funcționare în milisecunde. Un întrerupător trebuie să poată răspunde rapid la o astfel de creștere bruscă a curentului pentru a preveni daune catastrofale.
Întreruptoarele moderne sunt echipate cu un mecanism de declanșare magnetic pentru protecția la scurtcircuit. Când are loc un scurtcircuit, fluxul de curent ridicat generează un câmp magnetic puternic care activează declanșarea magnetică. Acest lucru face ca întrerupătorul să se deschidă aproape instantaneu, de obicei în câteva milisecunde. Acest răspuns rapid este crucial în mediile industriale în care sunt în joc echipamente scumpe și componente electronice sensibile.
Protecție la suprasarcină
Pe lângă protecția la scurtcircuit, întreruptoarele asigură și protecție la suprasarcină. O suprasarcină apare atunci când curentul dintr-un circuit depășește curentul nominal pentru o perioadă lungă de timp, dar nu până la nivelul unui scurtcircuit. Acest lucru se poate întâmpla atunci când prea multe dispozitive sunt conectate la un singur circuit sau când un dispozitiv funcționează defectuos și consumă mai mult curent decât în mod normal.
Protecția la suprasarcină se realizează printr-un mecanism de declanșare termică în întrerupător. Elementul termic din întrerupător este sensibil la căldura generată de fluxul de curent. Când curentul este peste valoarea nominală pentru un timp prelungit, elementul termic se încălzește și se îndoaie, declanșând în cele din urmă întrerupătorul să deschidă circuitul. Acest lucru protejează cablajul și echipamentul de supraîncălzire, care poate duce la deteriorarea izolației și poate provoca un incendiu.
Izolare și întreținere
Întreruptoarele de circuit servesc și ca mijloc de izolare într-un dulap de comandă industrial. Când trebuie efectuate lucrări de întreținere sau reparații la echipamentul electric din interiorul dulapului, întrerupătorul poate fi deschis manual pentru a deconecta sursa de alimentare. Acest lucru asigură siguranța personalului de întreținere prin prevenirea șocurilor electrice accidentale.
În timpul funcționării normale, întrerupătorul poate fi utilizat pentru a izola anumite circuite sau secțiuni ale dulapului de comandă. Acest lucru permite depanarea mai ușoară și găsirea defecțiunilor. De exemplu, dacă există o problemă cu un anumit dispozitiv din dulap, întrerupătorul pentru acel dispozitiv poate fi deschis, iar restul sistemului poate continua să funcționeze.
Coordonarea cu alte dispozitive de protecție
Într-un dulap de control industrial, întreruptoarele funcționează împreună cu alte dispozitive de protecție, cum ar fi siguranțe, relee și dispozitive de protecție la supratensiune. Coordonarea intre aceste dispozitive este esentiala pentru a asigura buna functionare a sistemului electric.
Siguranțele sunt adesea folosite în combinație cu întrerupătoarele pentru protecție suplimentară la scurtcircuit. Siguranțele sunt proiectate pentru a arde și întrerupe circuitul atunci când apare o defecțiune de curent ridicat. Cu toate acestea, acestea trebuie înlocuite după ce au explodat. Întreruptoarele, pe de altă parte, pot fi resetate după declanșare, ceea ce le face mai convenabile pentru utilizare repetată.
Releele sunt folosite pentru a controla funcționarea întreruptorului și a altor dispozitive din dulapul de comandă. Acestea pot fi utilizate pentru a monitoriza diferiți parametri, cum ar fi tensiunea, curentul și temperatura și pentru a trimite semnale întreruptorului pentru a se declanșa dacă este necesar.
Dispozitivele de protecție la supratensiune sunt instalate pentru a proteja echipamentul din dulapul de comandă împotriva supratensiunii cauzate de lovituri de trăsnet, perturbări ale rețelei electrice sau alte surse. Lucrând împreună, aceste dispozitive de protecție formează un sistem cuprinzător de protecție pentru dulapul industrial de comandă.
Impact asupra diferitelor tipuri de dulapuri industriale de control
Funcția întreruptoarelor poate varia ușor în funcție de tipul dulapului de comandă industrial. De exemplu, într-unCabinet de control PLC, care este folosit pentru a găzdui controlere logice programabile (PLC) și echipamente de control aferente, întreruptoarele trebuie să ofere o protecție precisă pentru componentele electronice sensibile. PLC-urile sunt adesea folosite pentru a controla procese industriale complexe, iar orice deteriorare a acestor componente poate duce la defecțiuni ale sistemului și la oprirea producției.
Într-unCabinet de control exterior, întreruptoarele trebuie să fie capabile să reziste la condiții de mediu dure, cum ar fi temperaturi extreme, umiditate și praf. Acestea trebuie să fie evaluate și protejate corespunzător pentru a asigura funcționarea fiabilă în medii în aer liber.
Concluzie
În calitate de furnizor de dulapuri de control industrial, înțeleg rolul crucial pe care îl joacă întrerupătoarele în asigurarea siguranței și eficienței operațiunilor industriale. Functiile lor de protectie la supracurent, protectie la scurtcircuit, protectie la suprasarcina, izolare si coordonare cu alte dispozitive de protectie sunt esentiale pentru buna functionare a dulapului de comanda si a echipamentelor pe care le gazduieste.
Indiferent dacă sunteți implicat într-un proiect industrial la scară mică sau într-o operațiune de producție la scară largă, alegerea întrerupătoarelor potrivite pentru dulapul dumneavoastră industrial este de cea mai mare importanță. Dacă sunteți în căutarea unor dulapuri de comandă industriale de înaltă calitate sau aveți nevoie de sfaturi cu privire la alegerea întreruptoarelor, vă încurajez să ne contactați. Avem o gamă largă de produse și o echipă de experți care vă pot ajuta să găsiți cele mai bune soluții pentru nevoile dumneavoastră specifice.
