Care este funcția unui temporizator într-un program de dulap de control PLC?

În domeniul automatizării industriale, controlerele logice programabile (PLC) au apărut ca piatra de temelie a sistemelor de control eficiente și precise. Un dulap de control PLC servește drept centru nervos al acestor sisteme, găzduind PLC-ul și alte componente esențiale care orchestrează funcționarea diferitelor procese industriale. Printre numeroasele caracteristici și componente dintr-un program de dulap de control PLC, funcția de cronometru joacă un rol esențial. În calitate de furnizor de cabinete de control PLC, am fost martor direct la importanța temporizatoarelor în îmbunătățirea funcționalității și fiabilității sistemelor de automatizare industrială. În această postare pe blog, voi aprofunda în funcțiile unui temporizator într-un program de dulap de control PLC și voi explora modul în care acesta contribuie la performanța generală a proceselor industriale.

Înțelegerea temporizatoarelor în PLC-uri

Înainte de a ne aprofunda în funcțiile temporizatoarelor într-un program de dulap de control PLC, să înțelegem mai întâi ce este un temporizator în contextul PLC-urilor. Un temporizator într-un PLC este un dispozitiv bazat pe software care măsoară intervalele de timp și generează semnale de ieșire pe baza timpului scurs. Este, în esență, un contor care crește sau decrește la o rată specificată, permițând PLC-ului să efectueze operații bazate pe timp.

Temporizatoarele din PLC-uri sunt de obicei implementate ca instrucțiuni în limbajul de programare PLC. Aceste instrucțiuni pot fi folosite pentru a crea diferite tipuri de temporizatoare, cum ar fi temporizatoare cu întârziere la pornire, temporizatoare cu întârziere la oprire și temporizatoare cu reținere. Fiecare tip de cronometru are propriile caracteristici și aplicații unice, pe care le vom explora mai detaliat mai jos.

Tipuri de temporizatoare și funcțiile acestora

Temporizatoare cu întârziere

Temporizatoarele cu întârziere la pornire sunt unul dintre cele mai utilizate tipuri de temporizatoare în programele dulapului de control PLC. Funcția principală a unui temporizator cu întârziere la pornire este de a întârzia activarea unui semnal de ieșire până când a trecut un interval de timp specificat după recepționarea semnalului de intrare.

De exemplu, într-un sistem cu bandă transportoare, un temporizator de întârziere poate fi utilizat pentru a porni banda transportoare la câteva secunde după ce un senzor detectează prezența unui produs. Această întârziere permite sistemului să se asigure că produsul este poziționat corect înainte ca banda transportoare să înceapă să se miște, prevenind orice deteriorare potențială a produsului sau a benzii transportoare în sine.

// Exemplu de programare a temporizatorului cu întârziere la pornire în logica ladder LD I0.0 // Semnal de intrare TON T37, 100 // Temporizator de întârziere la pornire T37 cu un timp prestabilit de 100 unități de timp LD T37 // Ieșire temporizator = Q0.0 // Semnal de ieșire

În acest exemplu, când semnalul de intrareI0.0este activat, temporizatorul de întârziere la pornireT37începe să numere. Odată ce timpul prestabilit de 100 de unități de timp a trecut, iese temporizatorulT37este activat, care la rândul său activează semnalul de ieșireQ0.0.

Temporizatoare cu întârziere la oprire

Temporizatoarele cu întârziere la oprire, după cum sugerează și numele, sunt folosite pentru a întârzia dezactivarea unui semnal de ieșire după ce semnalul de intrare este eliminat. Acest tip de cronometru este util în special în aplicațiile în care este necesar să mențineți un dispozitiv de ieșire în funcțiune pentru o anumită perioadă de timp după ce semnalul de intrare a fost oprit.

De exemplu, într-un sistem de ventilație, un temporizator cu întârziere la oprire poate fi utilizat pentru a menține ventilatoarele în funcțiune timp de câteva minute după ce întrerupătorul de control este oprit. Acest lucru permite sistemului să elimine orice fum sau căldură rămase din zonă înainte de a se opri complet.

// Exemplu de programare a temporizatorului cu întârziere la oprire în logica ladder LD I0.0 // Semnal de intrare TOF T38, 200 // Temporizator de întârziere la oprire T38 cu un timp prestabilit de 200 unități de timp LD T38 // Ieșire temporizator = Q0.1 // Semnal de ieșire

În acest exemplu, când semnalul de intrareI0.0este dezactivat, temporizatorul de întârziere la oprireT38începe să numere. Semnalul de ieșireQ0.1rămâne activat până când timpul prestabilit de 200 de unități de timp a trecut, moment în care ieșirea temporizatoruluiT38este dezactivat, iar semnalul de ieșireQ0.1este oprit.

Temporizatoare retentive

Temporizatoarele de reținere sunt proiectate pentru a-și păstra valoarea de timp acumulată chiar și atunci când alimentarea este întreruptă sau semnalul de intrare este eliminat. Acest tip de cronometru este util în aplicațiile în care este necesar să se țină evidența timpului total scurs, indiferent de eventualele întreruperi ale sursei de alimentare sau ale semnalului de intrare.

De exemplu, într-un sistem de procesare în loturi, un cronometru de retenție poate fi utilizat pentru a măsura timpul total de procesare a unui lot. Chiar dacă există o întrerupere a curentului sau sistemul este oprit temporar, temporizatorul își va păstra valoarea acumulată, permițând sistemului să reia procesul de unde a rămas.

// Exemplu de programare a temporizatorului remanent în logica ladder LD I0.2 // Semnal de intrare RTO T39, 300 // Temporizator remanent T39 cu un timp prestabilit de 300 unități de timp LD T39 // Ieșire temporizator = Q0.2 // Semnal de ieșire

În acest exemplu, când semnalul de intrareI0.2este activat, temporizatorul remanentT39începe să numere. Dacă alimentarea este întreruptă sau semnalul de intrare este eliminat, temporizatorul își va păstra valoarea de timp acumulată. Odată ce timpul prestabilit de 300 de unități de timp a trecut, iese temporizatorulT39este activat, care la rândul său activează semnalul de ieșireQ0.2.

Aplicații ale temporizatoarelor în programele cabinetului de control PLC

Funcțiile temporizatoarelor dintr-un program de dulap de control PLC nu se limitează la operațiunile de bază cu întârziere descrise mai sus. Temporizatoarele sunt, de asemenea, utilizate pe scară largă într-o varietate de alte aplicații, inclusiv:

Control secvenţial

Cronometrele sunt adesea folosite în sistemele de control secvenţial pentru a se asigura că diferite operaţii sunt efectuate într-o anumită ordine şi la intervale de timp adecvate. De exemplu, într-un proces de fabricație, o serie de temporizatoare cu întârziere la pornire pot fi utilizate pentru a controla secvența operațiunilor, cum ar fi pornirea unui motor, deschiderea unei supape și oprirea unei benzi transportoare.

Monitorizare proces și generare de alarme

Temporizatoarele pot fi folosite pentru a monitoriza durata anumitor procese și pentru a genera alarme dacă procesul durează mai mult decât se aștepta. De exemplu, într-un proces de reacție chimică, un cronometru poate fi utilizat pentru a monitoriza timpul de reacție. Dacă reacția durează mai mult decât timpul prestabilit, poate fi generată o alarmă pentru a alerta operatorul.

Managementul Energiei

Cronometrele pot fi folosite pentru a optimiza consumul de energie prin controlul funcționării echipamentelor în funcție de timp. De exemplu, într-un sistem de iluminat, cronometrele pot fi folosite pentru a stinge luminile în perioadele de ocupare redusă, reducând risipa de energie.

Rolul cronometrelor în îmbunătățirea performanței sistemului

Utilizarea temporizatoarelor într-un program de dulap de control PLC poate îmbunătăți semnificativ performanța și fiabilitatea sistemelor de automatizare industrială. Oferind un control precis al timpului, cronometrele permit o operare mai eficientă și mai precisă a proceselor industriale. Acest lucru, la rândul său, poate duce la creșterea productivității, la reducerea timpului de nefuncționare și la costuri de operare mai mici.

În plus, cronometrele pot ajuta la îmbunătățirea siguranței sistemelor industriale, asigurându-se că operațiunile critice sunt efectuate la momentul potrivit. De exemplu, într-o mașină-uneltă, un cronometru poate fi folosit pentru a controla durata unei operații de tăiere, prevenind supraîncălzirea și potențiala deteriorare a unealtei.

Concluzie

În calitate de furnizor de cabinete de control PLC, înțeleg importanța temporizatoarelor în programele cabinetelor de control PLC. Temporizatoarele joacă un rol crucial în îmbunătățirea funcționalității și fiabilității sistemelor de automatizare industrială, oferind un control precis al timpului și permițând o gamă largă de operațiuni bazate pe timp. Fie că este vorba de controlul secvenței operațiunilor, de monitorizarea duratelor procesului sau de optimizarea consumului de energie, temporizatoarele sunt o componentă esențială a oricărui program de dulap de control PLC.

Dacă sunteți în căutarea unui de încredereCabinet de control PLCpentru nevoile dumneavoastră de automatizare industrială sau dacă aveți întrebări despre funcțiile temporizatoarelor din programele PLC, nu ezitați să ne contactați. Ne angajăm să oferim dulapuri de control PLC de înaltă calitate și asistență tehnică excelentă pentru a vă ajuta să vă atingeți obiectivele de automatizare. Echipa noastră de experți vă poate ajuta, de asemenea, să selectați tipul potrivit de cronometre și să le programați pentru a satisface cerințele dumneavoastră specifice.

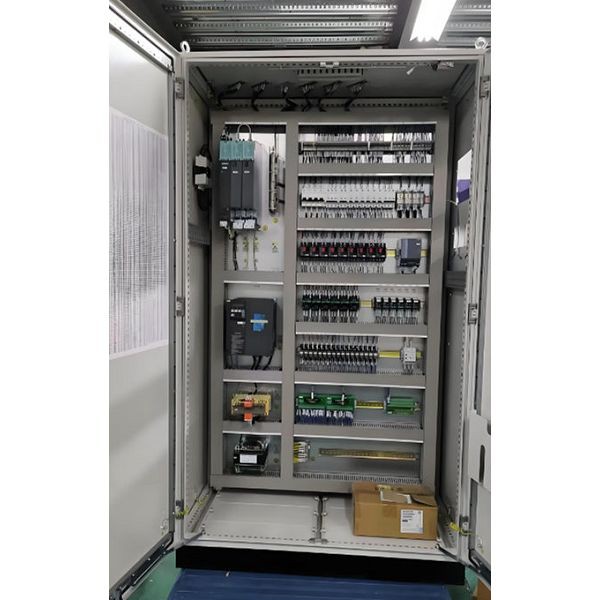

Pe lângă dulapurile de control PLC, oferim și o gamă largă deCabinet de control electricşiCabinet de control al puteriisoluții pentru a răspunde nevoilor diverse ale clienților noștri. Contactați-ne astăzi pentru a discuta despre proiectul dvs. și pentru a explora modul în care produsele noastre pot beneficia procesele dvs. industriale.

Referințe

• „Controlere logice programabile: principii și aplicații” de David A. Bell
• „Sisteme de automatizare și control industrial” de Thomas H. Lee
• Manuale de programare PLC de la producători importanți precum Siemens, Allen-Bradley și Mitsubishi
