În calitate de furnizor experimentat de dulapuri electrice de control, am fost martor direct la puterea de transformare a integrării acestor dulapuri cu alte sisteme. Această integrare nu numai că îmbunătățește eficiența operațiunilor industriale, dar deschide și noi posibilități pentru automatizare și producție inteligentă. În această postare pe blog, voi aprofunda în diferitele metode de integrare pentru dulapuri electrice de comandă și alte sisteme, împărtășind perspective și bune practici bazate pe anii mei de experiență în industrie.
1. Înțelegerea elementelor de bază ale integrării dulapurilor electrice de comandă
Înainte de a explora metodele de integrare, să înțelegem mai întâi ce sunt dulapurile electrice de comandă și de ce integrarea este crucială. Dulapurile electrice de comandă sunt carcase care adăpostesc componente electrice, cum ar fi întreruptoare, contactoare, relee și controlere logice programabile (PLC-uri). Aceste componente sunt utilizate pentru controlul și monitorizarea sistemelor electrice, asigurând o funcționare sigură și eficientă.
Integrarea dulapurilor electrice de control cu alte sisteme, cum ar fi centrele de control al motoarelor, sistemele HVAC și sistemele de automatizare industrială, permite comunicarea și coordonarea fără întreruperi între diferite părți ale unei unități. Această integrare permite monitorizarea în timp real, controlul de la distanță și analiza datelor, ceea ce duce la o productivitate îmbunătățită, timpi de nefuncționare redusi și siguranță sporită.
2. Tipuri de Integrare
2.1. Integrare fizică

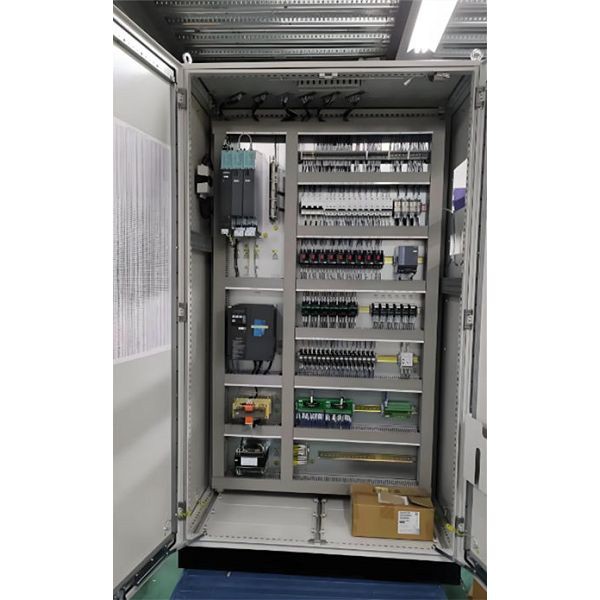

Integrarea fizică implică montarea dulapului electric de comandă alături de alte echipamente sau sisteme. Acest lucru se poate realiza prin instalații montate pe podea, instalații pe perete sau chiar carcase proiectate la comandă care găzduiesc mai multe componente. De exemplu, aCabinet de control montat pe podeapoate fi instalat în apropierea unui centru de control al motorului pentru a oferi acces ușor la componentele de control și pentru a facilita întreținerea.
Când efectuați integrarea fizică, este important să luați în considerare factori precum cerințele de spațiu, ventilația și accesibilitatea. Dulapul trebuie instalat într-o locație care să permită un flux adecvat de aer pentru a preveni supraîncălzirea și ar trebui să fie ușor accesibil pentru întreținere și depanare.
2.2. Integrare electrică
Integrarea electrică presupune conectarea dulapului electric de comandă la alte sisteme folosind cablaje și cabluri. Acestea includ conexiuni de alimentare, semnale de control și linii de comunicație. De exemplu, dulapul de control poate fi conectat la un centru de control al motoarelor pentru a furniza energie motoarelor și pentru a primi feedback cu privire la funcționarea acestora.
Integrarea electrică corectă necesită o planificare și o proiectare atentă pentru a se asigura că cablurile sunt organizate, etichetate și protejate. De asemenea, este important să respectați codurile și standardele electrice pentru a asigura siguranța și fiabilitatea sistemului.
2.3. Integrarea comunicațiilor
Integrarea comunicațiilor permite schimbul de date și informații între dulapul electric de comandă și alte sisteme. Acest lucru poate fi realizat prin diferite protocoale de comunicație, cum ar fi Modbus, Profibus, Ethernet/IP și CANopen. De exemplu, un PLC din dulapul de control poate comunica cu un sistem SCADA pentru a furniza date în timp real despre starea sistemului electric și pentru a primi comenzi pentru control și monitorizare.
Atunci când implementați integrarea comunicațiilor, este important să alegeți protocolul de comunicație adecvat în funcție de cerințele sistemului. Protocolul trebuie să fie fiabil, sigur și compatibil cu dispozitivele și sistemele implicate.
3. Integrare cu sisteme specifice
3.1. Integrare Cabinet de control al motorului (MCC).
Integrarea unui dulap electric de comandă cu aCabinet de control al motorului (MCC)este o aplicație comună în mediile industriale. MCC este responsabil pentru controlul și protejarea motoarelor electrice, în timp ce dulapul de comandă asigură funcțiile generale de control și monitorizare.
Pentru a integra cele două sisteme, dulapul de comandă poate fi conectat la MCC folosind cablaje electrice și protocoale de comunicare. Dulapul de control poate trimite comenzi către MCC pentru a porni, opri și regla viteza motoarelor, în timp ce MCC poate oferi feedback cu privire la starea motorului, cum ar fi curentul, tensiunea și temperatura.
3.2. Integrare cu dulap exterior controlat climatic
În aplicațiile în aer liber, este adesea necesar să se integreze un dulap de comandă electric cu unDulap exterior climatizat. Dulapul cu climă controlată ajută la menținerea unui mediu stabil pentru componentele electrice, protejându-le de temperaturi extreme, umiditate și praf.
Procesul de integrare presupune montarea dulapului de comandă în interiorul dulapului climatizat și conectarea cablurilor și a liniilor de comunicație necesare. Dulapul climatizat poate fi echipat cu senzori de temperatură și umiditate, precum și cu sisteme de încălzire și răcire, pentru a se asigura că mediul intern rămâne în intervalul specificat.
3.3. Integrarea sistemelor de automatizare industrială
Integrarea unui dulap de comandă electric cu un sistem de automatizare industrială este esențială pentru a obține o funcționare și un control fără întreruperi în fabricile de producție. Sistemul de automatizare poate include PLC-uri, roboți, transportoare și alte echipamente, toate care trebuie să comunice și să se coordoneze între ele.
Dulapul de control poate fi integrat cu sistemul de automatizare folosind protocoale și interfețe de comunicare. PLC-ul din dulapul de control poate face schimb de date cu celelalte dispozitive din sistemul de automatizare, permițând monitorizarea și controlul în timp real al procesului de producție.
4. Beneficiile integrării
4.1. Eficiență îmbunătățită
Integrarea permite automatizarea proceselor și optimizarea performanței sistemului. Prin conectarea dulapului electric de comandă la alte sisteme, sarcinile pot fi automatizate, reducând nevoia de intervenție manuală și îmbunătățind eficiența generală.
4.2. Siguranță sporită
Sistemele integrate pot oferi monitorizare și control în timp real, permițând detectarea timpurie a potențialelor probleme și implementarea măsurilor de siguranță. De exemplu, dacă un motor dintr-un MCC începe să se supraîncălzească, dulapul de comandă poate opri automat alimentarea pentru a preveni deteriorarea și pentru a asigura siguranța operatorilor.
4.3. Timp de oprire redus
Permițând monitorizarea și depanarea de la distanță, integrarea poate ajuta la reducerea timpului de nefuncționare în cazul unei defecțiuni a sistemului. Personalul de întreținere poate accesa cabinetul de control și alte sisteme de la distanță, poate diagnostica problema și poate lua măsuri corective fără a fi necesar să fie prezent fizic la șantier.
4.4. Analiza datelor și luarea deciziilor
Sistemele integrate generează o cantitate mare de date, care pot fi analizate pentru a obține informații despre performanța sistemului și pentru a identifica zonele de îmbunătățire. Aceste date pot fi folosite pentru a lua decizii informate cu privire la întreținere, upgrade și optimizarea procesului.
5. Provocări și considerații
5.1. Compatibilitate
Una dintre principalele provocări în integrare este asigurarea compatibilității între diferite sisteme și dispozitive. Diferiți producători pot utiliza diferite protocoale de comunicare, interfețe și standarde, ceea ce poate face dificilă integrarea perfectă a sistemelor.
Pentru a depăși această provocare, este important să alegeți dispozitive și sisteme care sunt compatibile între ele și să utilizați protocoale de comunicație standard ori de câte ori este posibil. De asemenea, poate fi necesar să se utilizeze gateway-uri sau convertoare pentru a reduce decalajul dintre diferitele sisteme.
5.2. Securitate
Odată cu creșterea conectivității sistemelor, securitatea a devenit o preocupare majoră. Sistemele integrate sunt vulnerabile la atacurile cibernetice, care pot compromite siguranța și fiabilitatea dulapului electric de comandă și a altor sisteme.
Pentru a asigura securitatea, este important să implementați măsuri de securitate adecvate, cum ar fi firewall-uri, criptare și controlul accesului. Audituri și actualizări regulate de securitate ar trebui, de asemenea, efectuate pentru a identifica și aborda eventualele vulnerabilități.
5.3. Întreținere și suport
Sistemele integrate necesită întreținere și asistență regulată pentru a asigura funcționarea lor corespunzătoare. Acestea includ actualizări de software, înlocuiri de hardware și depanare. Este important să aveți un plan de întreținere în vigoare și să lucrați cu un furnizor de încredere care vă poate oferi suport tehnic și asistență.
6. Concluzie
Integrarea dulapurilor electrice de control cu alte sisteme este un proces complex, dar plin de satisfacții, care poate aduce beneficii semnificative operațiunilor industriale. Înțelegând diferitele metode de integrare, luând în considerare cerințele specifice ale aplicației și abordând provocările și considerentele, puteți obține o integrare perfectă și eficientă care îmbunătățește performanța, siguranța și fiabilitatea sistemelor dumneavoastră.
Dacă sunteți interesat să explorați integrarea dulapurilor electrice de comandă cu sistemele dvs. existente sau sunteți în căutarea unui furnizor de încredere pentru nevoile dvs. de dulap de comandă, vă încurajez să ne contactați. Echipa noastră de experți are o experiență vastă în proiectarea, fabricarea și integrarea dulapurilor electrice de comandă și ne angajăm să vă oferim cele mai bune soluții pentru afacerea dvs. Contactați-ne astăzi pentru a începe o conversație despre proiectul dvs. și despre cum vă putem ajuta să vă atingeți obiectivele.
Referințe
- Manual de instalare electrică, Schneider Electric
- Securitatea sistemelor de automatizare și control industrial, NIST
- Ingineria sistemelor de control, Norman S. Nise
